دستهبندی: فن کویل سقفی
فن کوئل: سقفی توکار
ظرفیت: 600 cfm
ارتفاع: 255 میلیمتر
بدنه و شاسی: فلزی

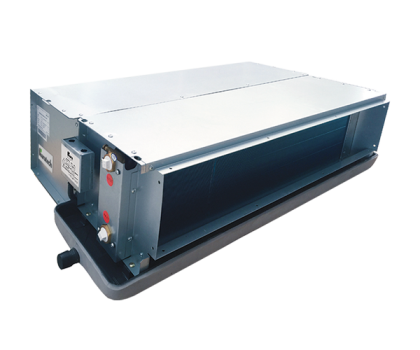

فن کویل سقفی توکار 600cfm هایواتر HWCF600
برند:هایواتر Hiwater
مشخصات
فن کوئل
سقفی توکار
ظرفیت
600 cfm
ارتفاع
255 میلیمتر
بدنه و شاسی
فلزی
توضیحات
اطلاعات کلی
| مدل | HWCF600 |
| کشور سازنده | ایران |
مشخصات فیزیکی
| نصب | سقفی (توکار) |
| ابعاد | 1040*542*255 میلیمتر (طول*عرض*ارتفاع) |
| وزن | 27 کیلوگرم |
مشخصات فنی
| کاربری | سرمایش و گرمایش |
| ظرفیت سرمایش | 18700 BTU/h |
| ظرفیت گرمایش | 51000 BTU/h |
| ظرفیت هوادهی (CFM) | 600 |
| دبی | 3.7 سرمایش | 5.2 گرمایش (GPM) |
| نوع برق مصرفی | تک فاز |
| میزان صدا | 32-36-42 dBa |
| قطر لوله برگشت | 3/4 اینچ |
| قطر لوله رفت | 3/4 اینچ |
خدمات پس از فروش
| گارانتی | هایواتر |
| مدت زمان گارانتی | 12 ماه ضمانت از زمان نصب |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا |
نقد و بررسی
نقد و بررسی تخصصی فن کویل سقفی توکار هایواتر HWCF
فن کویل سقفی توکار هایواتر Hiwater گزینهای بسیار مناسب برای پروژههای مسکونی لوکس، واحدهای اداری، هتلها یا بخشهای خدماتی است که نیاز به دستگاهی جمعوجور، با صدای کم و ارتفاع نصب محدود دارند. این دستگاه در داخل سقف کاذب یا فریم سقفی نصب میشود و هوای محیط را از طریق کویل سرد یا گرم عبور داده و سپس به فضا برمیگرداند. کاربرد آن در سیستمهای کولر آب سرد (Chilled Water) یا آب گرم (Hot Water) است و به خاطر پوشش کم و نصب مخفی، باعث حفظ ظاهر داخلی فضای معماری میشود.
بدنهی یونیت از ورق گالوانیزه یا فولاد ضدزنگ ساخته شده و با پوشش عایق صوتی و حرارتی طراحی گردیده تا نویز و اتلاف حرارتی را به حداقل برساند. کویل دستگاه شامل لولههای مسی با فین آلومینیومی بوده که انتقال حرارت بالا و افت فشار کم را تضمین میکند. فن دستگاه از نوع گریز از مرکز طراحی شده است تا بتواند بهراحتی جریان هوای لازم را تأمین کند و صدای دستگاه در حدی باشد که در محیطهای حساس مثل اتاق جلسات یا هتل قابل پذیرش باشد.
نصب سقفی توکار دستگاه باعث میشود فضای قابل مشاهده و گیرا حذف شود و با grille (شبکه خروجی) خیلی کمظاهر در سقف، جریان هوای یکنواخت و مطلوب ایجاد گردد. از دیگر ویژگیها، امکان اتصال به سیستم ترموستات دیجیتال، کنترل سرعت فن (۳ مرحلهای) و گزینههای فیلتر و برگشت هوای سفارشی است که دستگاه فن کویل سقفی توکار هایواتر Hiwater را برای پروژههایی با نیازهای دقیق مناسب میسازد.
فن کویل سقفی توکار هایواتر کد HWCF600 با ظرفیت خروجی 600 Cfm همراه با یک الکتروموتور 45 وات و دو عدد فن سه سرعته با حداکثر صدای تولیدی 42 dBa بوده و برای فضای 40 متر مربع با ارتفاع سقف تا 3 متر مناسب میباشد. فن کویل های سقفی توکار هایواتر Hiwater قابلیت نصب ترموستات های دیواری سه دور را دارد.
لازم به ذکر است که فن کویل ها یک واحد تهویه مطبوع مستقل نبوده و جهت تامین سرمایش نیازمند چیلر و جهت تامین گرمایش نیازمند موتورخانه مرکزی یا پکیج گرمایشی میباشند.
ویژگی های فن کویل سقفی توکار 600cfm هایواتر HWCF600
- ظرفیت هوادهی حدود 600 CFM مناسب برای فضاهای تا 40 متر مربع
- نصب سقفی توکار (داخل سقف کاذب) با ارتفاع 255 میلیمتر
- طراحی بیصدا با بدنه گالوانیزه + عایق صوتی و کویل با افت فشار پایین.
- کویل حرارتی از لوله مسی + فین آلومینیومی برای انتقال حرارت مؤثر و کارایی بالا.
- امکان کاربری برای آب سرد یا آب گرم (Cooling / Heating) بسته به سیستم.
- مناسب برای سیستم ۲-لوله بدون شیر برقی.
- دارای فن سه سرعته با یک الکتروموتور 45 وات
- تشت آب تقطیر گالوانیزه مقاوم در برابر زنگ زدن
- امکان انتخاب چیدمان لوله هادر سمت چپ و راست
- ساخت ایران
ابعاد و اندازه فن کویل سقفی توکار هایواتر سری HWCF
| مدل | طول | عرض | ارتفاع |
|---|---|---|---|
| HWCF200 | 746 mm | 542 mm | 255 mm |
| HWCF300 | 746 mm | 542 mm | 255 mm |
| HWCF400 | 876 mm | 542 mm | 255 mm |
| HWCF600 | 1036 mm | 542 mm | 255 mm |
| HWCF800 | 1356 mm | 542 mm | 255 mm |
| HWCF1000 | 1647 mm | 542 mm | 255 mm |
جدول مشخصات فنی فن کویل سقفی توکار هایواتر سری HWFC
| مدل | هوادهی | ظرفیت (Btu/h) | صدا (Dba) | دبی آب (GPM) | ورودی/خروجی | درین | فن | موتور | توان (w) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (m3h) | (Cfm) | سرمایش | گرمایش | کند | متوسط | تند | سرمایش | گرمایش | اینچ | اینچ | عدد | عدد | W | |
| HWCF200 | 340 | 200 | 4600 | 18000 | 26 | 32 | 37 | 0.9 | 1.8 | 3/4 | 1/2 | 1 | 1 | 25 |
| HWCF300 | 510 | 300 | 8100 | 26500 | 27 | 33 | 38 | 1.6 | 2.7 | 3/4 | 1/2 | 1 | 1 | 25 |
| HWCF400 | 680 | 400 | 11800 | 34900 | 29 | 34 | 38 | 2.4 | 3.6 | 3/4 | 1/2 | 2 | 1 | 45 |
| HWCF600 | 1020 | 600 | 18700 | 51000 | 32 | 36 | 42 | 3.7 | 5.2 | 3/4 | 1/2 | 2 | 1 | 45 |
| HWCF800 | 1360 | 800 | 26000 | 68300 | 33 | 39 | 43 | 5.2 | 7.0 | 3/4 | 1/2 | 3 | 2 | 70 |
| HWCF1000 | 1700 | 1000 | 33700 | 85900 | 34 | 42 | 44 | 6.7 | 8.8 | 3/4 | 1/2 | 3 | 2 | 90 |
نظرات
